Патент Intel на многослойный транзистор Forksheet может сохранить действие закона Мура в эпоху ангстремов

Intel Stacked forksheet описание
Мы уже много лет измеряем размеры элементов интегральных схем в нанометрах, но некоторые люди, читающие это, вероятно, так же стары или даже старше, чем ваш покорный слуга, и кто может вспомнить, когда мы впервые говорили о микропроцессорах, изготавливаемых с субмикронными размерами элементов. Если вы не знаете, один микрон — это один микрометр или тысяча нанометров.
Мы находимся на пороге очередного сдвига единиц измерения в производстве микропроцессоров в ближайшие несколько лет, и на этот раз это будет переход от нанометров к ангстрему. Один ангстрем эквивалентен одной десятой нанометра. Эта единица чаще всего используется для измерения ширины длин волн видимого света, так что это какие-то крошечные транзисторы, ребята.

Многие писали до тошноты об отмене закона Мура, но Intel пока не готова к тому, чтобы поговорка, названная в честь ее соучредителя Гордона Мура, перестала действовать. Нынешний генеральный директор и бывший технический директор Пэт Гелсингер сказал именно это совсем недавно, в декабре прошлого года .

Intel новое наименование узла
Слайд: Интел

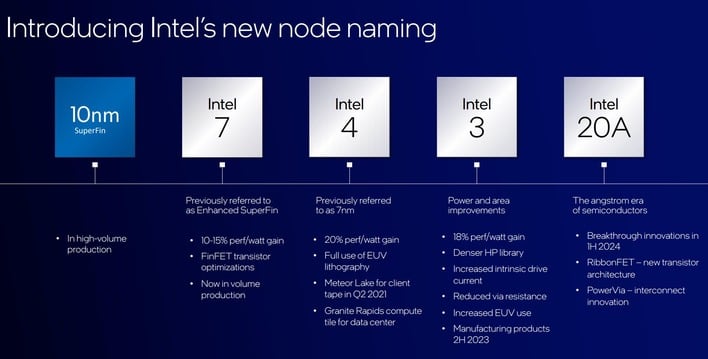

До этого, в июле, компания опубликовала слайды, представляющие ее переименованные производственные узлы, и, хотя некоторые дезинформированные простофили высмеивали компанию за это решение, самая интересная часть этого объявления была на самом деле на противоположном конце слайда, где Intel говорит, что его следующий процесс после Intel 3 будет называться Intel 20A.

«20А» означает 20 ангстрем или 2 нанометра. Intel описала свою технику изготовления транзисторов с таким размером элемента как технологию, называемую RibbonFET, и заявила, что вскоре после этого появится 18A с усовершенствованиями конструкции по сравнению с 20A. Какие уточнения? Ну, может быть, что-то вроде того, что описано в этом новом патенте Intel, только что опубликованном USPTO. Патент, поданный 26 июня 2020 года, описывает метод изготовления «транзисторных устройств с вилочным листом».

Теперь этот термин «форклист» звучит знакомо. Где мы это уже слышали? О да, это было в этой публикации бельгийского Imec. В этом документе от 2019 года описывается структура, которая звучит, по крайней мере, на поверхностном уровне, очень похоже на технику, которую Intel только что запатентовала.

Мы не инженеры-схемотехники, поэтому мы еще не полностью переварили всю эту патентную заявку. Тем не менее, судя по тому, что мы можем почерпнуть, этот подход принципиально не отличается от того, что уже делают Intel и другие фабрики, например, с RibbonFET от Big Blue. По сути, подход со сложенными разветвленными листами берет существующий нанолист со всеми затворами и вставляет стенку (из диэлектрического материала) между устройствами P-затвора и N-затвора. Это позволяет значительно уменьшить расстояние между воротами.

В патенте Intel ничего не говорится о производительности, масштабируемости, эффективности или чем-то еще, но статья Imec в этом отношении интереснее. Еще в 2019 году группа заявила, что продемонстрировала устройство с вилочным листом и добилась увеличения скорости на 10% при изо-мощности или снижения мощности на 24% при изо-скорости по сравнению с традиционным нанолистовым устройством. Любое из этих преимуществ сопровождается уменьшением площади ячейки на 20%, что улучшается до 30% для SRAM.

Если вы инженер, вы можете ознакомиться с патентом здесь [PDF] .

Источник (англ.)
